Internet Atlas — carte 3D de l’infrastructure d’internet

<div align="center">

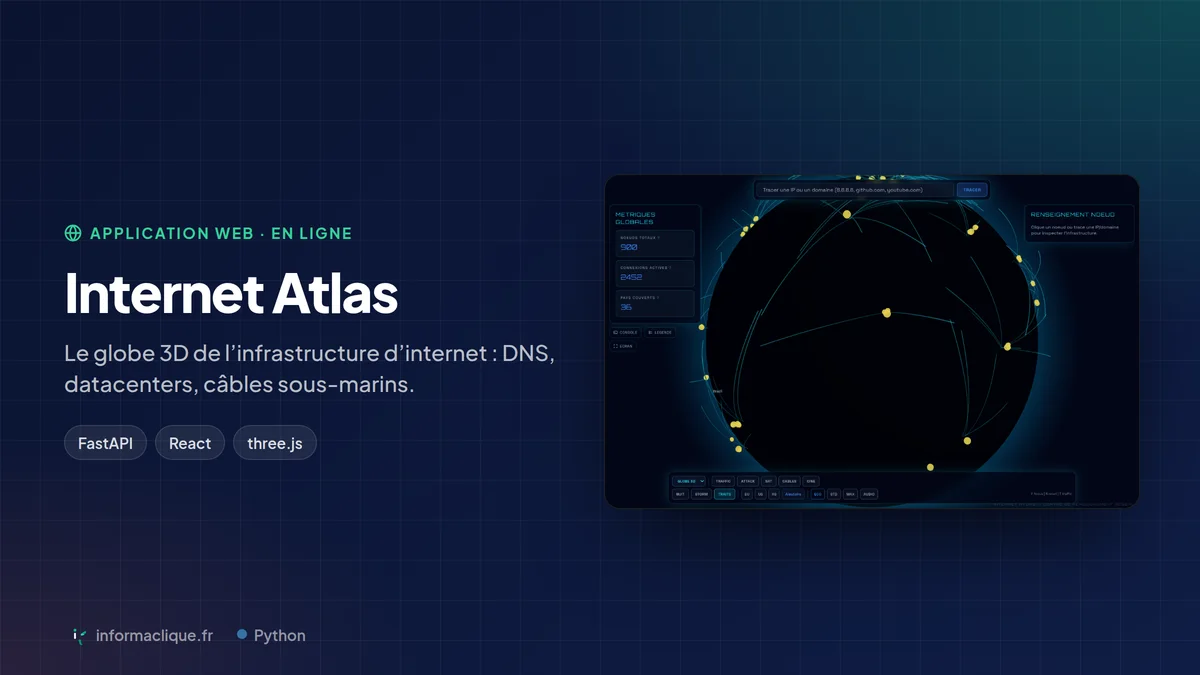

Internet Atlas

Carte 3D interactive de l'infrastructure internet mondiale

Visualisez en temps réel les serveurs DNS, datacenters, points d'échange (IXP), câbles sous-marins, CDN et routes réseau de la planète sur un globe 3D.

</div>

---

Sommaire

• Aperçu
• Fonctionnalités
• Architecture
• Arborescence du dépôt
• Stack technique
• Démarrage rapide
  • Pré-requis
  • Backend (API FastAPI)
  • Frontend (SPA statique)
• Configuration
• API — Endpoints
• Modèles de données
• Génération des datasets
• Sécurité
• Déploiement en production
• Performances
• Roadmap
• Contribuer
• Crédits & licence

---

Aperçu

Internet Atlas est une plateforme web open-source qui rend visible l'invisible : la structure physique et logique d'internet. Le projet agrège plusieurs milliers de nœuds (DNS racines, résolveurs publics, CDN, clouds, IXP, datacenters, points d'atterrissage de câbles sous-marins…) et les projette sur un globe 3D interactif.

L'utilisateur peut :

• naviguer librement sur le globe (zoom, rotation, focus régional)
• filtrer par type d'infrastructure, opérateur, pays
• effectuer un lookup live d'un domaine ou d'une IP publique (géolocalisation, ASN, fournisseur, ville)
• visualiser les câbles sous-marins majeurs et leurs capacités

Démo en ligne : https://atlas.informaclique.fr

---

Fonctionnalités

• Globe 3D temps réel propulsé par three.js + @react-three/fiber
• 5 000+ nœuds géolocalisés à travers les 6 continents
• Câbles sous-marins majeurs (MAREA, Dunant, Curie, SEA-ME-WE, …)
• Lookup DNS/IP : résolution + GeoIP + ASN/ISP en moins d'une seconde
• Cache TTL local pour les lookups (30 min) afin de protéger les API publiques externes
• Rate limiting par IP cliente sur les endpoints sensibles
• Multi-source GeoIP : MaxMind GeoLite2 → ip-api → ipinfo (fallback automatique)
• API REST documentée (OpenAPI / Swagger UI sur /docs)
• SEO complet : meta OpenGraph, Twitter Card, JSON-LD, sitemap, robots
• Responsive & PWA-ready

---

Architecture

 ┌──────────────────────────────┐        HTTPS         ┌──────────────────────────────┐
 │  Navigateur (SPA React 3D)   │ ───────────────────► │  Reverse proxy (Nginx)       │
 │  three.js / @react-three/fiber│                     │  TLS + cache statique        │
 └──────────────────────────────┘                      └──────────────┬───────────────┘
                                                                      │
                              ┌───────────────────────────────────────┴──────────┐
                              │                                                  │
                              ▼                                                  ▼
                  Fichiers statiques (frontend/)                    API FastAPI (backend/)
                  ┌───────────────────────┐                ┌──────────────────────────────┐
                  │ index.html + bundle JS│                │  Uvicorn  +  RateLimit MW    │
                  │ assets/ + favicon …   │                │  /api/nodes  /api/cables     │
                  └───────────────────────┘                │  /api/lookup /api/health     │
                                                           └────────────┬─────────────────┘
                                                                        │
                                          ┌─────────────────────────────┼──────────────────────────────┐
                                          ▼                             ▼                              ▼
                                  GeoLite2-City (mmdb)          ip-api.com / ipinfo.io           dnspython
                                  (local, optionnel)            (fallback, HTTPS)               (résolveur A)

Le frontend est livré sous forme de bundle statique (Vite build) servi directement par Nginx. Le backend Python est un microservice indépendant, derrière le même reverse proxy, qui ne sert que les routes sous /api/.

---

Arborescence du dépôt

altas-web/
├── README.md                        ← ce fichier
├── LICENSE                          ← MIT
├── .gitignore
├── .env.example                     ← variables d'env documentées
│
├── frontend/                        ← SPA buildée (servie en statique)
│   ├── index.html
│   ├── favicon.svg
│   ├── robots.txt
│   ├── sitemap.xml
│   └── assets/
│       ├── index-*.js               ← bundle principal
│       ├── index-*.css
│       ├── three-*.js               ← three.js (chunk dédié)
│       ├── r3f-*.js                 ← @react-three/fiber
│       └── vendor-*.js              ← React + libs
│
└── backend/                         ← API FastAPI
    ├── requirements.txt
    ├── app/
    │   ├── main.py                  ← bootstrap FastAPI + CORS + middleware
    │   ├── models.py                ← schémas Pydantic
    │   ├── routes/
    │   │   ├── nodes.py             ← /api/nodes, /api/nodes/stats, /api/nodes/cables
    │   │   └── lookup.py            ← /api/lookup (POST)
    │   └── services/
    │       ├── security.py          ← validation IP/domaine + RateLimit middleware
    │       ├── cache.py             ← cache TTL persistant JSON
    │       ├── dns.py               ← résolveur DNS (dnspython)
    │       ├── geoip.py             ← MaxMind + fallback ip-api / ipinfo
    │       └── asn.py               ← lookup ASN/ISP
    ├── data/                        ← datasets statiques (JSON)
    │   ├── datacenters.json
    │   ├── global_nodes.json        ← ≈ 5 000 nœuds
    │   ├── known_ips.json           ← DNS / IXP / racines connus
    │   ├── submarine_cables.json
    │   └── submarine_cables_global.json
    └── scripts/
        └── generate_datasets.py     ← régénération déterministe des nœuds & câbles

---

Stack technique

---

Démarrage rapide

Pré-requis

• Python 3.10+
• (optionnel) Node.js 20+ si vous souhaitez rebuilder le frontend
• (optionnel) Base MaxMind GeoLite2-City.mmdb — téléchargement gratuit sur https://www.maxmind.com après création de compte

Backend (API FastAPI)

# 1. Cloner le dépôt
git clone https://github.com/CedricPoint/altas-web.git
cd altas-web/backend

# 2. Créer un environnement virtuel
python3 -m venv .venv
source .venv/bin/activate

# 3. Installer les dépendances
pip install --upgrade pip
pip install -r requirements.txt

# 4. (Optionnel) Placer la base GeoLite2
#    data/GeoLite2-City.mmdb   ← non versionnée (licence MaxMind)

# 5. Lancer l'API en mode dev
uvicorn app.main:app --reload --host 127.0.0.1 --port 8000

L'API est alors disponible sur :

• http://127.0.0.1:8000/ → status JSON
• http://127.0.0.1:8000/docs → Swagger UI
• http://127.0.0.1:8000/redoc → ReDoc
• http://127.0.0.1:8000/api/health → healthcheck

Frontend (SPA statique)

Le dépôt contient uniquement le bundle de production dans frontend/. Pour le servir en local :

cd altas-web/frontend
python3 -m http.server 5173
# → http://127.0.0.1:5173

En développement, configurez votre serveur pour proxifier les requêtes /api/* vers http://127.0.0.1:8000 (voir Déploiement).

---

Configuration

Toutes les variables sont documentées dans .env.example. Copiez-le en .env puis adaptez les valeurs.

---

API — Endpoints

Base URL : https://atlas.informaclique.fr/api

GET /api/health

Healthcheck simple.

{ "status": "ok", "service": "internet-atlas-api" }

GET /api/nodes?scale={small|medium|large}

Retourne l'ensemble des nœuds et connexions. Le paramètre scale permet d'adapter le volume aux appareils moins puissants :

Exemple :

curl https://atlas.informaclique.fr/api/nodes?scale=medium | jq '.nodes | length'

GET /api/nodes/stats

Statistiques agrégées (nœuds, connexions, pays couverts).

GET /api/nodes/cables

Câbles sous-marins, segments inter-stations et points d'atterrissage.

POST /api/lookup

Résout un domaine ou une IP publique → géolocalisation + ASN.

curl -X POST https://atlas.informaclique.fr/api/lookup \
     -H 'Content-Type: application/json' \
     -d '{"query":"cloudflare.com"}'

Réponse :

{
  "query": "cloudflare.com",
  "ip": "104.16.132.229",
  "domain": "cloudflare.com",
  "country": "United States",
  "city": "San Francisco",
  "latitude": 37.7621,
  "longitude": -122.3971,
  "provider": "Cloudflare, Inc.",
  "asn": "AS13335"
}

Limites :

• rate limit : 45 req / 60 s par IP cliente
• IP privées/réservées rejetées (RFC 1918, loopback, multicast, …)
• format strict : regex domaine + validation ipaddress

---

Modèles de données

class Node(BaseModel):
    name: str
    ip: str | None
    lat: float
    lng: float
    type: str          # DNS, CDN, Cloud, IXP, Hosting, Root DNS, Cable Landing…
    provider: str     # Google, Cloudflare, AWS, OVHcloud, DE-CIX, …
    country: str
    city: str | None
    asn: str | None
    ports: list[int]

class LookupRequest(BaseModel):
    query: str = Field(min_length=1, max_length=253)

class LookupResponse(BaseModel):
    query: str
    ip: str
    domain: str | None
    country: str | None
    city: str | None
    latitude: float | None
    longitude: float | None
    provider: str | None
    asn: str | None

---

Génération des datasets

Le script backend/scripts/generate_datasets.py régénère, de manière déterministe (random.seed(42)), les fichiers :

• data/global_nodes.json — 5 000 nœuds
• data/submarine_cables_global.json — câbles principaux

cd backend
source .venv/bin/activate
python scripts/generate_datasets.py

Pour ajouter une nouvelle infrastructure (nouveau CDN, nouveau pays, etc.), éditez la liste _EXTRA_INFRA dans app/routes/nodes.py ou le tableau cities/providers dans scripts/generate_datasets.py.

---

Sécurité

La sécurité a été intégrée par défaut, rien n'est confié au client.

Audit recommandé : exécutez pip-audit -r backend/requirements.txt et bandit -r backend/app régulièrement.

---

Déploiement en production

1. Service systemd (/etc/systemd/system/atlas-api.service)

[Unit]
Description=Internet Atlas API
After=network.target

[Service]
User=informaclique
Group=informaclique
WorkingDirectory=/srv/atlas/backend
Environment="PATH=/srv/atlas/backend/.venv/bin"
EnvironmentFile=/srv/atlas/.env
ExecStart=/srv/atlas/backend/.venv/bin/uvicorn app.main:app \
          --host 127.0.0.1 --port 8000 --workers 2
Restart=always
RestartSec=5

# Hardening
NoNewPrivileges=true
PrivateTmp=true
ProtectSystem=strict
ProtectHome=read-only
ReadWritePaths=/srv/atlas/backend/data

[Install]
WantedBy=multi-user.target

sudo systemctl daemon-reload
sudo systemctl enable --now atlas-api

2. Reverse proxy Nginx

server {
    listen 443 ssl http2;
    server_name atlas.informaclique.fr;

    ssl_certificate     /etc/letsencrypt/live/atlas.informaclique.fr/fullchain.pem;
    ssl_certificate_key /etc/letsencrypt/live/atlas.informaclique.fr/privkey.pem;

    add_header X-Frame-Options "SAMEORIGIN" always;
    add_header X-Content-Type-Options "nosniff" always;
    add_header Referrer-Policy "strict-origin-when-cross-origin" always;
    add_header Permissions-Policy "geolocation=(), microphone=(), camera=()" always;
    add_header Strict-Transport-Security "max-age=63072000; includeSubDomains; preload" always;

    root /srv/atlas/frontend;
    index index.html;

    location /assets/ {
        expires 1y;
        add_header Cache-Control "public, immutable";
    }

    location /api/ {
        proxy_pass http://127.0.0.1:8000/api/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_read_timeout 30s;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}

3. TLS

sudo certbot --nginx -d atlas.informaclique.fr

---

Performances

• Bundle frontend ≈ 2,3 Mo (gzip ~700 Ko) — three.js et r3f sont splittés en chunks indépendants pour un cache long durée.
• API /api/nodes ≈ 60 ms (cached) en mode large sur 5 000 nœuds.
• Lookup live ≈ 200 ms à 1 s (chemin mmdb local ⇒ rapide ; fallback API publique ⇒ plus lent).
• Mémoire backend ≈ 90 Mo par worker uvicorn.

---

Roadmap

• Sources sources React (Vite) à committer dans frontend/src/
• Tests automatisés (pytest, httpx) + CI GitHub Actions
• Mode "traceroute live" depuis le navigateur du visiteur
• Filtres avancés par AS / pays / type combiné
• Couche BGP (peering routes) via RIPE RIS
• Internationalisation EN / ES
• PWA installable avec dataset offline

---

Contribuer

Les contributions sont les bienvenues ! Pour proposer une modification :

1. Fork le dépôt
2. Créez une branche : git checkout -b feat/ma-fonctionnalite
3. Validez côté serveur, n'introduisez aucun secret, suivez la structure clean architecture (routes/ → services/)
4. Lancez ruff check et bandit -r backend/app avant de pousser
5. Ouvrez une Pull Request détaillée

---

Crédits & licence

• Auteur : Cédric Frank — Informaclique
• GitHub : @CedricPoint
• GeoIP : © MaxMind, Inc. — GeoLite2 EULA
• Fallback GeoIP : https://ip-api.com & https://ipinfo.io
• 3D : three.js (MIT) / react-three-fiber (MIT)

Distribué sous licence MIT — voir LICENSE.

---
